5 ноября 1967 г. - Останкинская телебашня

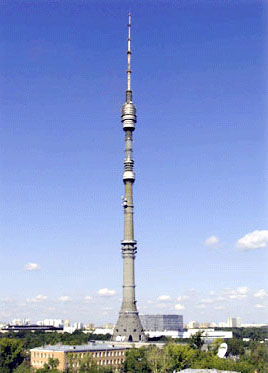

Останкинская телебашня
Останкинская телебашня
Останкинская телебашня
Останкинская телебашня

В конце пятидесятых стало очевидным, что телецентр на Шаболовке с его техническими возможностями уже не удовлетворяет требованиям. Быстро растущий город нуждался в современном аппаратно-студийном комплексе с телевизионной башней, которая могла бы обеспечить многопрограммное телевещание в радиусе 120 километров. Тогда и было принято решение о строительстве новой телевизионной башни.

Удачным оказался проект, предложенный инженером Н.Никитиным совместно с архитекторами Д.Бурдиным и Л.Баталовым. Проект Никитина выдвигал принципиально новую идею - создание предварительного напряжения в железобетоне, сжимавшего ствол башни 150 стальными канатами с усилием 11 тысяч тонн!

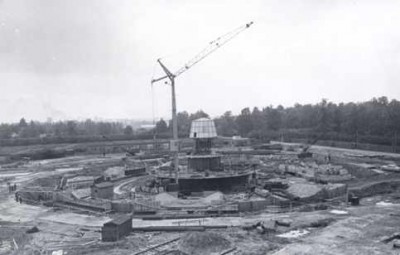

Панорама строительства фундаментов телебашни в Останкино
Панорама строительства фундаментов телебашни в Останкино

На выбранном для строительства участке старинного Останкинского парка оказались сложные геологические условия, на глубине в 2 - 3 метра, как выяснили, залегают плотные суглинки с галькой и валунами - моренные отложения ледникового периода. А под этим твердым, но крайне тонком слоем располагались мелкие водонасыщенные пески, супеси, глина. И только под 40-метровой толщиной начались скальные грунты. Многие авторитетные эксперты настаивали на сооружении глубокого фундамента с забивкой свай до скального грунта. Однако сторонники Никитина отстояли свой смелый проект. И только сегодня, спустя 30 лет, по результатам систематических измерений можно судить о правильности выбранного решения.

Никитин Н.В.
Никитин Н.В.

Строительство башни продолжалось 54 месяца. И к 5 ноября 1967 года она вступила в строй.

Конструктивно башня состоит из трех частей фундамента, железобетонного ствола высотой 385 метров и 155-метровой стальной трубчатой опоры для антенн. Издали она кажется хрупкой, невесомой. Но изящество это только кажущееся. Судите сами: вес башни более 55 тысяч тонн!

Нижнее основание башни
Нижнее основание башни

Фундамент башни представляет собой десятигранную железобетонную плиту в виде шайбы со средним диаметром 60 метров, шириной 9,5 метра и глубиной залегания в грунте всего в 3,5 метра.

Основанием ствола служит железобетонный конус высотой 63 метра, опирающийся на десять наклонных опор. Высота каждой "ноги" - 17 метров, а толщина по краям всего 50 сантиметров. Именно здесь, на 17 этажах конусной части, расположено основное радиотелевизионное оборудование передающих станций со всеми техническими службами.

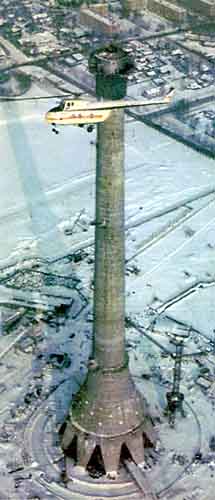

Так возводилась Останкинская телебашня... (1967 г.)
Так возводилась Останкинская телебашня... (1967 г.)

Зал телевизионных передатчиков находится на 5-м этаже. Это просторное помещение с круглыми окнами диаметром 4,5 метра, где находятся телевизионные передатчики, передающие в эфир 11 программ телевещания. А на 6-м этаже расположены передатчики УКВ-радиовещания, рассчитанные на передачу 9 программ одновременно.

ДЦВ-антенны; открытая площадка; пять технических этажей
ДЦВ-антенны; открытая площадка; пять технических этажей

Выше конусного основания - железобетонный ствол. Он поднимается до отметки в 385 метров. Диаметр ствола у основания равен 18 метрам, в верхней части всего 8,2 метра, а толщина стен с высотой уменьшается с 400 до 350 миллиметров.

Строительство подобного сооружения не имело аналогов в мировой практике. Возведение ствола башни осуществлялось с помощью самоподъемного шагающего агрегата, напоминающего спрута с шестью лапами-щупальцами. По мере того как три лапы подтягивались вверх и заводились в уже отлитые окна, три другие освобождались и выдвигались выше. За каждый подъем машина шагала вверх на 5,25 метра. Всего за 17 месяцев удалось отлить монолитный ствол башни. А изнутри, прямо у стенок, было натянуто 150 стальных канатов диаметром 38 мм, сплетенных из высокопрочной проволоки. Натянутые мощными домкратами, они сжимали ствол с огромной силой, придавая всей конструкции необычайную прочность и упругость.

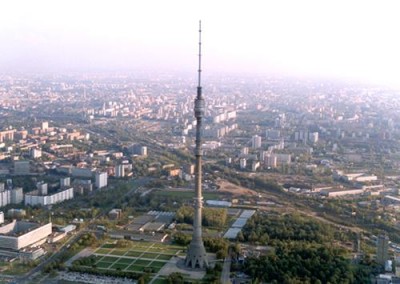

Останкинская телебашня
Останкинская телебашня

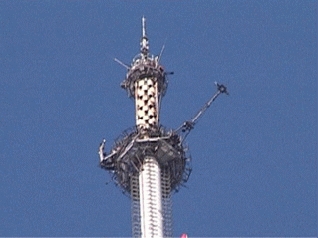

Вершина Останкинской телебашни
Вершина Останкинской телебашни

Кроме передачи в эфир программ радио и телевидения, телебашня выполняет ряд других функций. Здесь находится служба междугородного и международного телевидения, из аппаратной которой программы Центрального телевидения по радиорелейным линиям, кабельным магистралям и космическим линиям связи передаются во все зарубежные страны. По этим же линиям на башню поступают телевизионные программы телецентров страны и из-за рубежа. На высоте 243 - 248 метров в двухэтажной секции расположена служба связи с передвижными телевизионными станциями и стационарными телевизионными пунктами. Москвичи, наверное, не раз замечали на улицах города большие автобусы с голубыми молниями и оранжевыми буквами ТВ на бортах. Это передвижные телевизионные станции (ПТС), откуда журналисты ведут репортажи с мест событий. Сигналы ПТС "ловит" Останкинская телебашня . Здесь на открытом кольцевом балконе установлено несколько специальных антенн. Операторы "нацеливают" их на районы, куда выехали ПТС. Оборудование службы позволяет принимать телевизионные передачи из театров, концертных залов, со стадионов и других объектов. Там же находится аппаратная служба связи "Алтай" для организации радиотелефонной связи с подвижными объектами. В столице сейчас много таких машин. Их портативные радиостанции тоже посылают свои сигналы на приемопередающие антенны телебашни , и уже оттуда они поступают в городскую телефонную сеть.

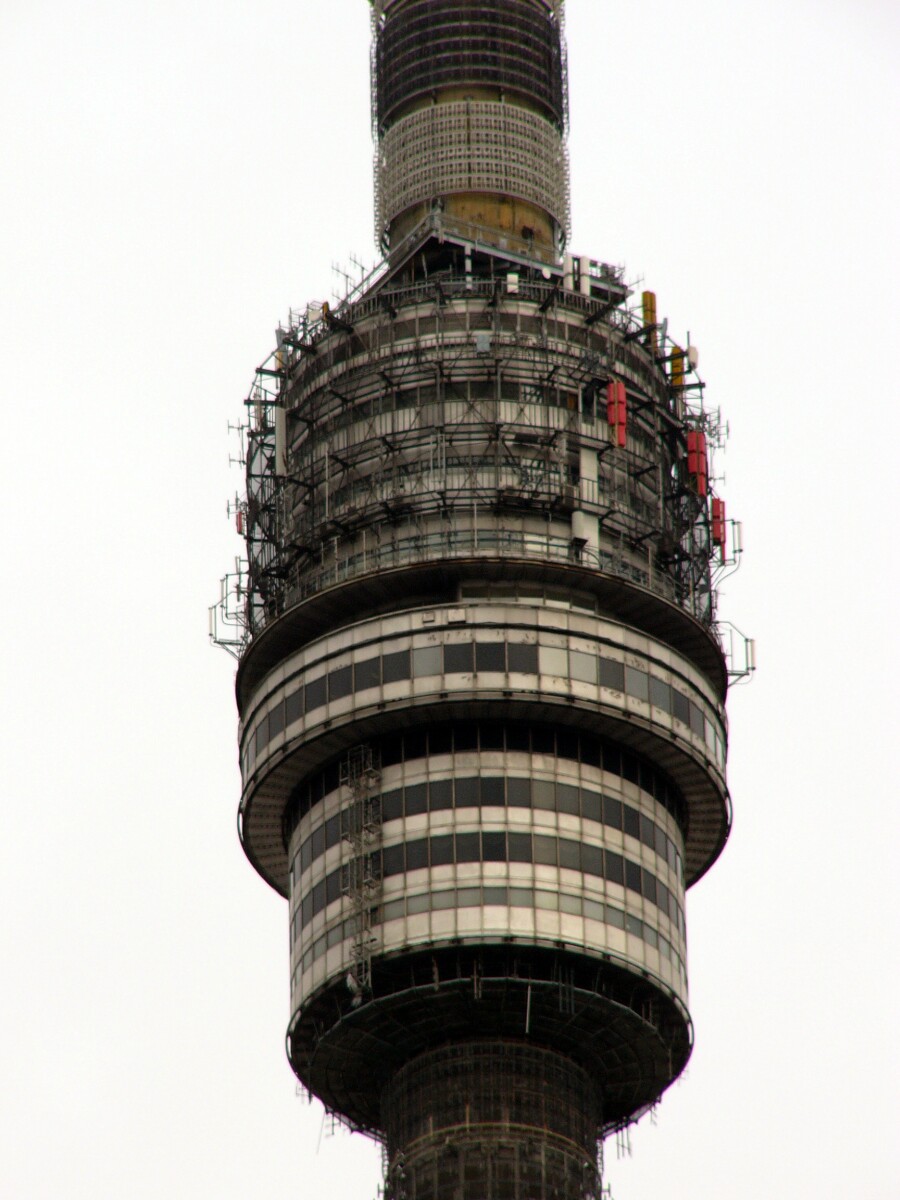

Cмотровой балкон и заградительные огни
Cмотровой балкон и заградительные огни
Общий вид антенной части телебашни
Общий вид антенной части телебашни

Есть у башни еще одна любопытная профессия. Останкинская телебашня - высотная гидрометеорологическая обсерватория Москвы. С точки зрения метеорологов, это - уникальный метеозонд, дающий возможность изучать атмосферу над огромнейшим городом. На семи высотах телебашни установлены реи с датчиками. В автоматическом режиме они измеряют метеоданные и посылают их для обработки в компьютерный центр. У метеослужбы есть свои регистрирующие приборы, аппаратные, пульты... Есть на башне даже аппаратура, регистрирующая удары молний в ее верхушку. Защита здесь надежная, тем не менее раз 30...40 в год молния ударяет в ее острие.

На высоте 337 метров находится смотровая площадка диаметром 21 метр. Сама площадка - это широкая кольцевая застекленная галерея, откуда открывается панорама всей Москвы.

Верхний участок башни цилиндрический. То, что человеческий глаз принимает с земли за иглу, есть не что иное, как венчающий башню 155-метровый металлический шпиль. Антенна выполнена из низколегированной стали и разделена на шесть секций разных диаметров: пять - трубчатого сечения с диаметром от 400 до 700 миллиметров. Последняя, верхняя, коробчатая. Сплошная, закрытая со всех сторон антенна в отличие от решетчатых имеет главное преимущество - в ней можно разместить ценную аппаратуру, на которую не попадет ни одной капли дождя.

Дополнительная информация Останкинская телебашня
